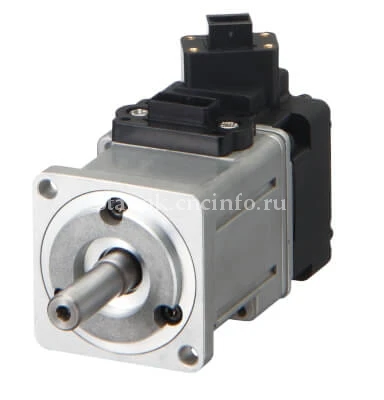

Сервомотор Accurax G5 R88M-K7K515C, 400 В

Семейство сервомоторов для точного управления движением.

Мощность от 7,5 до 15 кВт.
Номинальный крутящий момент от 47,8 до 95,5 Н·м.

Артикул товара: R88M-K7K515C

ООО «Эффективное производство» - официальный партнер компании OMRON.

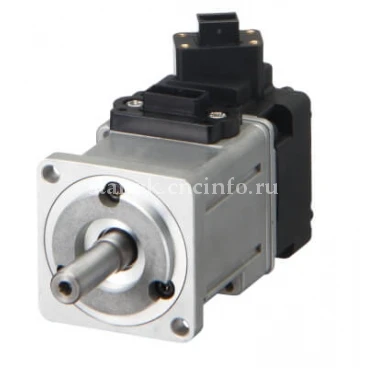

Сервомотор Accurax G5 R88M-K7K515C, 400 В
0 4.5 5 3
(3)

Артикул R88M-K7K515C

Семейство сервомоторов для точного управления движением.

Мощность от 7,5 до 15 кВт.
Номинальный крутящий момент от 47,8 до 95,5 Н·м.

Артикул товара: R88M-K7K515C

ООО «Эффективное производство» - официальный партнер компании OMRON.

Характеристики:
для точного управления движением
Производитель: OMRON

Мощность [кВт]: 8

Обороты [об/мин]: 3 000

Серводвигатели Accurax G5 обеспечивают защиту по стандарту IP67. Благодаря использованию 10-полюсных двигателей и 20-битного энкодера обеспечивается снижение пульсации крутящего момента на 40 %. Благодаря конструкции статора PACK & CLAMP серводвигатели Accurax G5 стали легче и компактнее. Кроме того, сокращены потери в сердечнике двигателя и уменьшен размер энкодера.

Особенности:

  • модели со стандартным и повышенным моментом инерции ротора;
  • пиковый момент — 300% номинального в течение 3 секунд и более в зависимости от модели;
  • высокая точность благодаря 20-разрядному энкодеру, есть исполнение с абсолютным энкодером;
  • низкая погрешность скорости и момента благодаря низкой пульсации крутящего момента;
  • степень защиты IP67 во всех моделях;
  • класс изоляции F (В для некоторых моделей);
  • сверхмалый вес и компактный размер двигателя;
  • различные исполнения, отличающиеся конструкцией вала, наличием тормоза и уплотнения;
  • полностью закрытый корпус, естественное охлаждение.

Структура условного обозначения сервомоторов

Структура условного обозначения сервомоторов

*Необходимые параметры укажите в комментарии к заказу.

Развернуть
Свернуть
Параметры K7K515 K11K015 K15K015
Номинальная мощность на валу, Вт 7500 11000 15000
Номинальный крутящий момент, Н·м 47,8 70,0 95,5
Кратковременный пиковый момент, Н·м 119 175 224
Номинальный ток, А 22 27,1 33,1
Кратковременный максимальный ток, А 83 101 118
Максимальная скорость, об/мин 3000 2000 2000
Постоянная момента, Н·м/А 1,54 1,84 2,10
Момент инерции ротора, кг·м2*10-4 без тормоза 101 212 302
с тормозом 107 220 311
Номинальная скорость преобразования мощности, кВт/с без тормоза 226 231 302
с тормозом 213 223 293
Допустимая радиальная нагрузка, N 1176 2254
Допустимая осевая нагрузка, N 400 686
Масса, кг без тормоза 36,4 52,7 70,2
с тормозом 40,4 58,9 76,3
Характеристики тормоза
Номинальное напряжение, В 24±10%
Момент инерции тормоза, кг·м2*10-4 4,7 7,1
Потребляемая мощность, Вт 34 26
Потребляемый ток, А 1,4±10% 1,08±10%
Время установления удерживающего момента, мс 150 300
Время размыкания, мс 50 140



Конструктивные размеры

Размеры, мм K7K515
LL без тормоза 312
с тормозом 337
LM без тормоза 268
с тормозом 293



Конструктивные размеры

Размеры, мм K11K015 K15K015
LL без тормоза 316 384
с тормозом 364 382
LM без тормоза 272 340
с тормозом 320 388
Развернуть
Свернуть
Развернуть
Свернуть

Схема мотора K7K515

Схема мотора K7K515

Схема моторов K11K015 / K15K015

Схема моторов K11K015 / K15K015
